大屏幕顯示系統不僅包括用于視頻圖像顯示的大屏幕顯示系統，還包括用于視頻圖像顯示的大屏幕顯示部分以及解碼和控制產品。本章主要介紹大屏幕顯示系統的大屏幕顯示部分，主要介紹LCD大屏幕。

大屏幕顯示系統建設的總體目標是，本著先進、可靠、經濟、可擴展、可維護的原則，建設一套技術先進、布局精良的液晶屏拼接系統。設計合理，設備應用合理，界面友好，應用實用有序，可擴展性好。以到達滿足大屏幕圖畫和數據顯現的需求。

LCD是液晶顯示器的簡稱。它利用液晶的電光效應，通過電路控制液晶單元的透射率和反射率，從而產生不同灰度、色彩豐富的精細圖像。液晶是介于固體和液體之間的一種特殊物質。它是一種有機化合物。正常情況下的液體，但分子排列與固體晶體相同。所以它被稱為液晶。液晶的另一個特殊性質是，如果在液晶上施加電場，它們的分子排列會發生變化。在這種情況下，如果你在上面貼上一層偏光膜，它會起到阻擋光線通過的效果（光可以在沒有電場的情況下順利通過）。如果與濾色片結合使用，改變施加在液晶上的電壓，某一顏色的透光率可以改變。

液晶層中的液滴都包含在小單元結構中。一個或多個單元格組成屏幕上的像素。在玻璃板和液晶數據之間有透明電極。電極分為行和列。在內部行和列的交叉處，通過改變電壓來改變液晶的旋光度。液晶數據的效果類似于小型光閥。驅動電路和控制電路包圍著液晶顯示電路。當在液晶顯示裝置的電極中產生電場時，液晶分子變形，使得通過它的光有規律地折射，然后通過第二過濾層顯示在屏幕上。

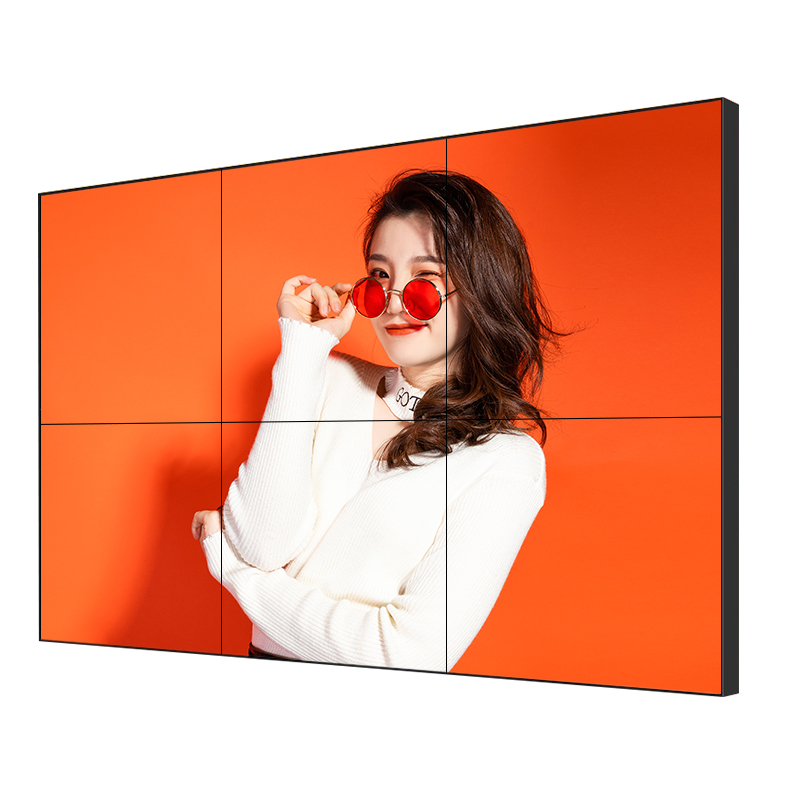

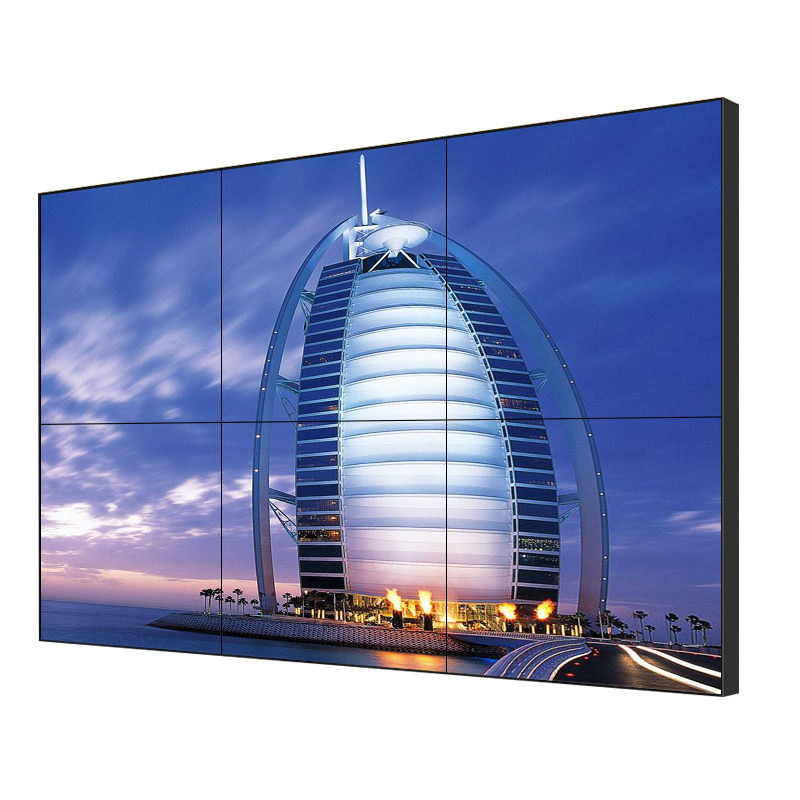

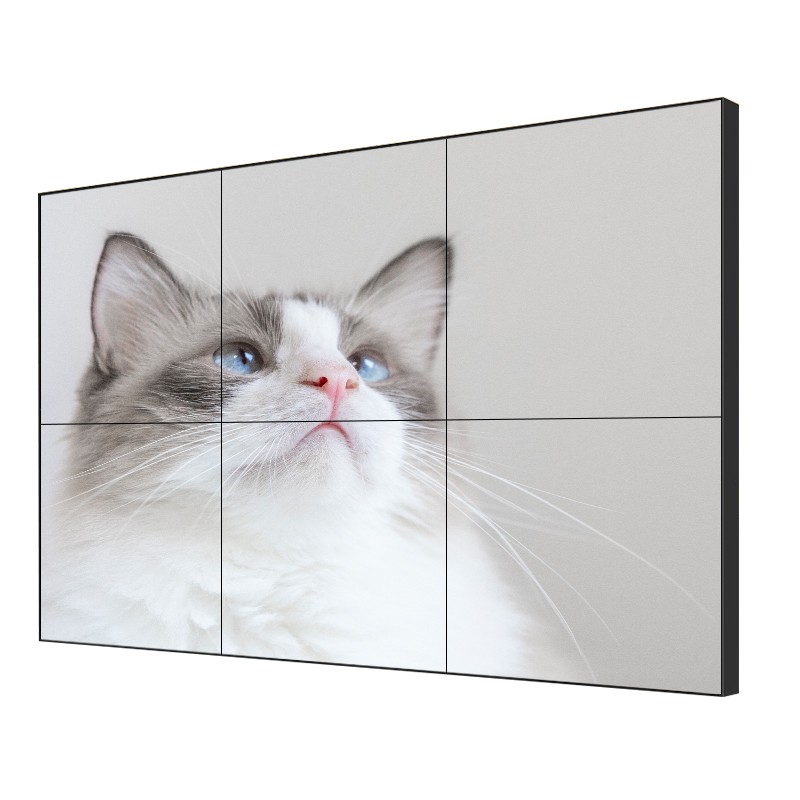

目前，常見的液晶顯示單元有46英寸、47英寸、55英寸、60英寸等，可根據客戶需要任意拼接，并可選擇背光照明。物理分辨率很容易達到高清晰度。該液晶顯示器功耗低，熱值低，運行穩定，維護成本低。采用大型液晶屏單元組成的拼接墻具有功耗低、重量輕、使用壽命長、無輻射、安裝方便、占地面積小等優點。

根據不同的使用要求，液晶拼接可以完成分屏、單屏、任意組合、全屏、兩層拼接在一起的液晶拼接，垂直屏幕顯示，可補償或覆蓋邊框，支持?jǐn)?shù)字信號傳輸、變焦和拉伸，跨屏及多種設置和操作在條件顯示的過程中，對全高清信號進行實時處理。

液晶拼接屏的優點

1低功耗，重量輕

2安裝方便，可任意縫合

3.使用壽命長（正常運行時間通常超過60000小時）

4.無輻射，亮度均勻，質量好

5.維護成本低

6現在最窄的邊是0.88毫米

現在我們都知道了拼接屏的類型及其優缺點分析。我們相信大家都知道，Tuyali系列產品使用的是三星生產的工業液晶面板。結合途銳的動態超分辨率、交織、結構屏蔽等技術，形成了多元化、智能化、先進的液晶拼接系統，向客戶展示高分辨率、高亮度、高對比度、大視角的高清液晶拼接屏。我相信這將是您選擇液晶拼接屏的唯一選擇。

那么液晶拼接屏有這么多優點？對電源和系統環境有什么要求？我們可以安全使用它。

供電電源

接續單元有自己的電力維護設計，考慮到系統可能遇到的特殊情況和斷點處重新通電的電流沖擊，保證裝置的正常安全運行。

1） 系統電源為交流220V±5%，采用帶維護地線的三孔插座，插座數量與拼接單元數量有關。

2） 對于拼接系統，圖像控制器和控制PC機需要同時供電。

3） 電源電壓應穩定可靠，特別是防止停電后立即上電。因此，原則上拼接系統的電源應由相應的電源供電。

4） 系統設備應良好接地，接地電阻應小于2Ω，以保證雷擊等特殊情況下不會損壞設備。

系統環境

1） 拼接系統背面為維修通道，維修通道寬度一般不小于0.60m

2） 大屏幕房間需要良好的溫濕度控制。工作環境溫度0℃-40℃，相對濕度10%-90%。拼接幕墻背面應設置空調。

3） 拼接屏前后的空調溫濕度應調節到相同的比例，以保證拼接墻的散熱和拼接屏的平整度。

4） 幕墻房間應保持清潔、防塵。

5） 灑水滅火器應遠離連接墻并噴灑滅火劑。
